大倾角皮带输送机生产厂家提供安装图参数设计

时间：2020/5/25 18:20:59

大倾角皮带输送机又称为挡边带式输送机，为一般用途的散状物料连续输送设备，采用的是具有波状挡边和横隔板的输送带。输送倾角可达0°-90°范围内，因此特别适用于大倾角输送。该系列皮带输送机可用于煤炭、化工、建材、冶金、电力、轻工、粮食、港口、船舶等行业，在工作环境湿度为-15℃--+40℃的范围内输送堆积比重为0.5-2.5t/m³的各种散状物料。大倾角皮带输送机主要适用于输送碎石、石灰石、煤炭、砂、粘土、烧结砂粉、木屑、粮食等物料的输送作业。

大倾角皮带输送机（挡边带式输送机）产品概述：

金彩汇大倾角皮带输送机（波状挡边带式输送机）是一种新型连续输送设备，它具有输送量大（同其它输送机相比,输送能力提高1.5～2倍）；其通用性强（基本件与通用型带式输送机相同），适用范围广（适用于输送碎石、石灰石、煤炭、砂、粘土、烧结砂粉、木屑、粮食等物料；适用于单位质量为500～2500kg/m3,*大块度约为100～250mm的物料）；结构简单、维护方便、占用空间小且节省投资（可取代输送机、斗提机联合布置形式而直接选用本机型）便于布置等特点，因而在煤炭、电力、冶金、化工、粮食等行业被广泛推广使用。

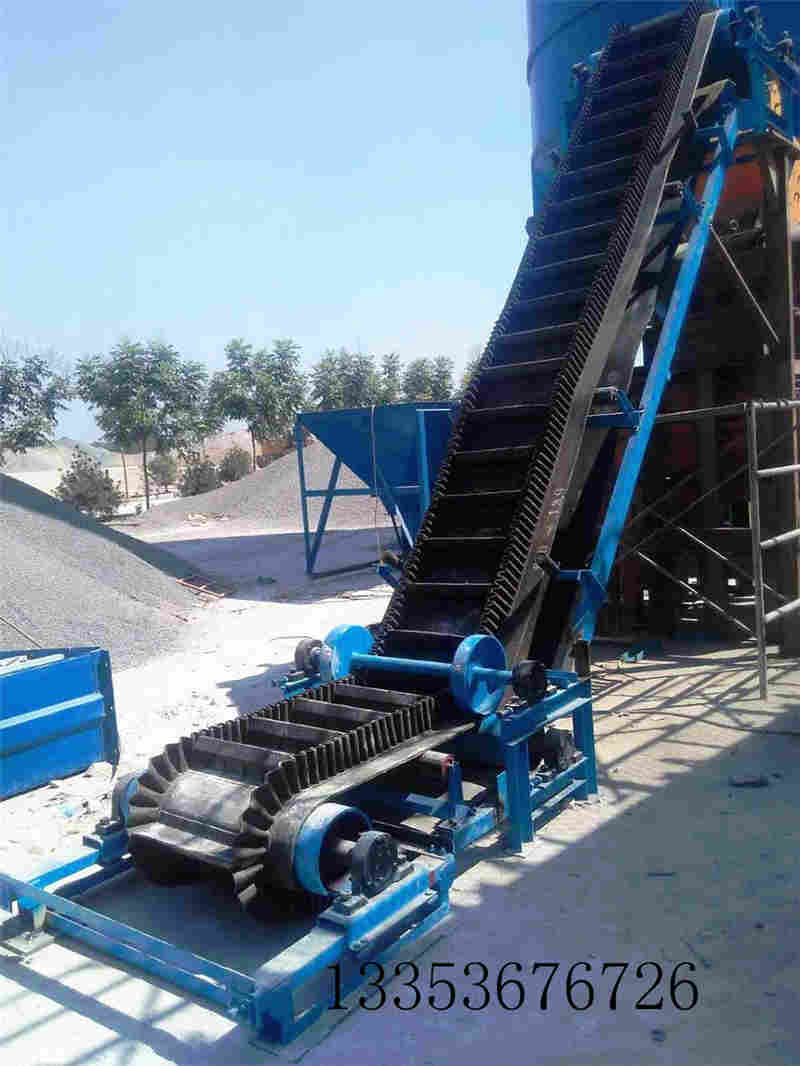

大倾角皮带输送机1

大倾角皮带输送机（挡边带式输送机）产品工作原理:
大倾角皮带输送机（挡边带式输送机）其结构是在平形橡胶运输带两侧粘上可自由伸缩的橡胶波形立式“裙边”，在裙边之间又粘有一定强度和弹性的横隔板组成匣形斗，使物料在斗中进行连续输送。大倾角皮带输送机（挡边带式输送机）可广泛用于煤炭、粮食、建材、化工、水电和冶金等部门,在环境温度为-19℃～+40℃范围内,输送堆积比重为0.5-2.5t/m³的各种散状物料。对于输送有特殊要求的物料,如高温、具有酸、碱性、油类物质或有机溶剂等成分的物料,需采用特殊的挡边输送带。
大倾角皮带输送机（挡边带式输送机）产品主要特点:
金彩汇 1、高倾角；2、大出率；3、不撒料；4、布置灵活。

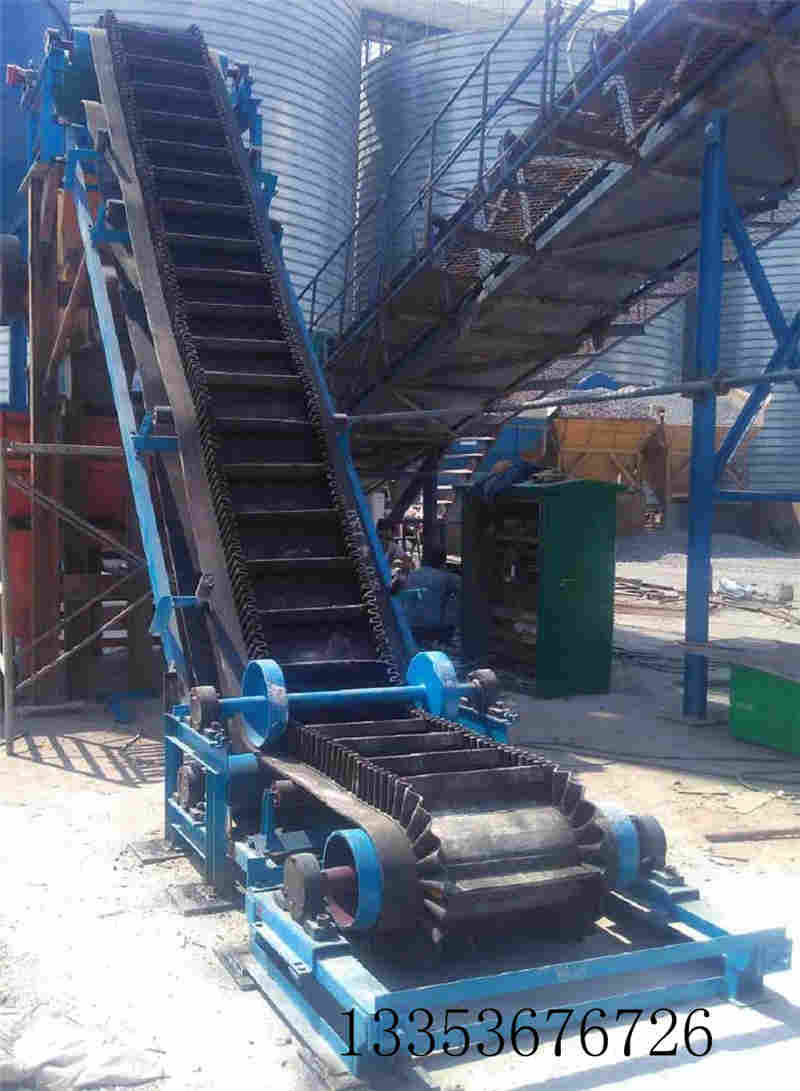

大倾角皮带输送机2

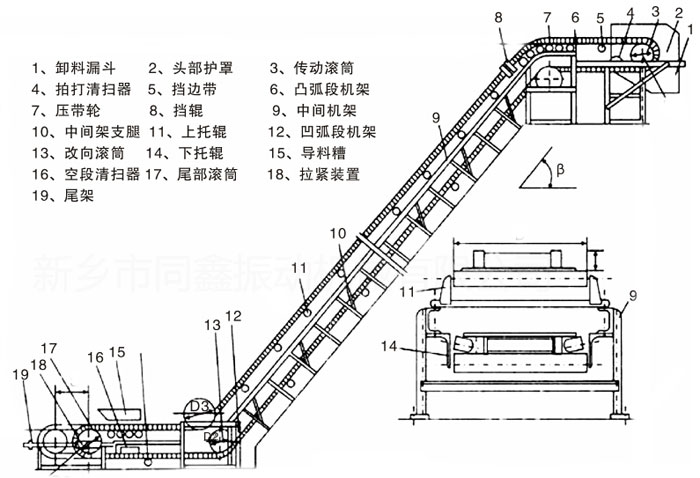

大倾角皮带输送机（挡边带式输送机）产品外形结构示意图：

大倾角皮带输送机（挡边带式输送机）产品主要用途:
1、大倾角皮带输送机（挡边带式输送机）为一般用途的散状物料连续输送设备，采用的是具有波状挡边和横隔板的输送带。因此，特别适用于大倾角输送。
2、该皮带输送机可用于煤炭、化工、建材、冶金、电力、轻工、粮食、港口、船舶等行业，在工作环境湿度为-15℃--+40℃的范围内输送堆积比重为0.5-2.5t/m3的各种散状物料。
3、对于输送有特殊要求的物料，如：高温、具有酸、碱、油类物质或有机溶剂等成份的物料，需采用特殊的输送带。
4、大倾角皮带输送机（挡边带式输送机）输送倾角0°-90°范围内。

大倾角皮带输送机（挡边带式输送机）技术参数表:

带宽B（mm）		300		400		金彩汇 500		650		800
挡边高（mm）		40	60	60	金彩汇 80	80	金彩汇 120	120	160	金彩汇 120	金彩汇 160	200		金彩汇 240
金彩汇部分输送倾角输送量Q3/h	30°	15	14	金彩汇 20	34	46	金彩汇 71	金彩汇 104	120	金彩汇 128	金彩汇 157	195		金彩汇 235
	45°	11	10	14	26	金彩汇 35	57	金彩汇 83	金彩汇 97	102	金彩汇 127	金彩汇 157		195
	金彩汇 60°	8	金彩汇 7	金彩汇 10	18	25	40	58	69	金彩汇 72	90	112		金彩汇 142
	90°	4	4	金彩汇 5	10	金彩汇 13	21	金彩汇 31	37	金彩汇 38	48	金彩汇 60		金彩汇 76
金彩汇外型尺寸	金彩汇头轮中心高（mm）	350-100				1100-2000		1300-2000		1300-2000
	尾轮中心高（mm）	金彩汇 335		330-490		600		金彩汇 600		600-800
	中间段带面高（mm）	金彩汇 450		500-700		金彩汇 760-800		金彩汇 800-850		金彩汇 800-1115
	中间段地脚宽（mm）	金彩汇 480		580		870		金彩汇 1020		1220
金彩汇带宽B（mm）		金彩汇 1000				1200				1400
挡边高（mm）		120	160	金彩汇 200	240	金彩汇 160	200	240	金彩汇 300	160	金彩汇 200	金彩汇 240	300	金彩汇 400
部分输送倾角输送量Q3/h	30°	金彩汇 172	216	267	金彩汇 327	275	331	金彩汇 419	466	金彩汇 319	395	500	564	794
	45°	137	175	216	金彩汇 271	222	金彩汇 267	347	金彩汇 384	258	318	414	465	金彩汇 680
	金彩汇 60°	96	124	153	金彩汇 197	金彩汇 158	金彩汇 190	253	金彩汇 178	金彩汇 184	226	302	337	金彩汇 524
	90°	51	金彩汇 66	83	金彩汇 106	85	102	金彩汇 136	149	98	121	162	180	金彩汇 281
金彩汇外形尺寸	金彩汇头轮中心高（mm）	1400-2000						金彩汇 1600-2000
	金彩汇尾轮中心高（mm）	600-800				金彩汇 800-1000				800-1200
	中间段带面高（mm）	金彩汇 800-1200				1050-1500				1050-1700
	中间段地脚宽（mm）	金彩汇 1440				金彩汇 1690				1890
